铆接过程监控
铆接联盟的质量保证
Friedrich Nietcontrol是一种控制系统，具有专利的径向点铆接机测量方法。
最佳质量保证 = m 最大执行次数+最大操作安全性
Friedrich Nietcontrol检查铆接接头的所有重要参数。通过位移距离和铆接时间监控参数。相关数据显示在显示屏上并保存在程序编号下。检测并显示任何故障和错误。
位移距离是质量保证最重要的参数。这意味着铆接机可以再现并非常精确地重新测量封头高度。它还可以记录和检查给定的公差符合性。
的弗里德里希QAPV（质量保证和过程可视）软件连续记录由所述控制所提供的测量值，并使用它们来计算机械性能以及工艺能力。
Friedrich铆接机，长度测量

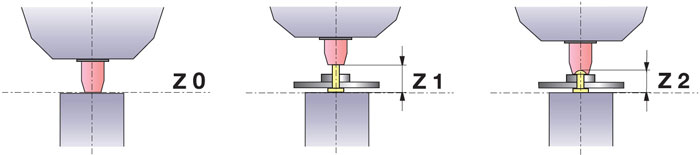

测量的是非铆接铆钉的长度（Z1）。用于长度测量的测量仪器直接布置在铆接主轴上，并且每毫秒将测量值传输到Friedrich Nietcontrol一次。在铆接操作期间永久地进行测量。可编程时隙使得可以同时查询材料属性是否满足要求。
铆接操作和长度测量
在弗里德里希Nietcontrol使铆接主轴在低测量压力下前进到铆钉，并且铆接模具在其纵向轴线上对齐，以避免在测量期间铆钉变形。如果非铆接铆钉（Z1）的长度不在公差范围内，则产生NOK消息。由于铆钉在测量过程中没有变形，因此可以用新的铆钉代替。如果长度（Z1）在规定的公差范围内，则启动铆接电机，铆接主轴以编程的铆接压力工作，直到达到最终尺寸（Z2）。如果在控制器中输入的最终尺寸（Z2）在公差范围内，并且如果铆接操作在指定的时间段内发生，则铆接结果是正常的。
但是，如果测量的最终尺寸超出规定的公差范围，或者如果铆接操作不符合设定的时隙，则会生成NOK消息。
Friedrich铆接机具有投影测量功能

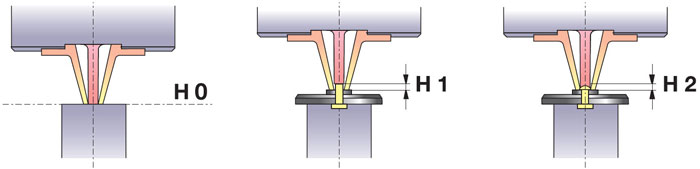

在非铆接铆钉上测量铆钉突起（H1）。对于投影测量，测量仪器直接安装在弹簧安装的下压杆上。为了调节H0水平，下压支架测量系统在平面上被压缩。一旦测量的插入物和铆接模具处于一个水平，就达到H0水平。当铆接主轴向后移动时，下压器将减压，使得铆接模具然后在测量插入件后面站立。投影值显示在显示屏上。
铆接操作和投影测量
在弗里德里希Nietcontrol使铆接轴在低测量压力下前进到铆钉，并且铆接模具在纵向轴线上对齐。随着铆接主轴前进，下压支架测量系统被预加载，直到模具接触铆钉。（H1）的测量在低压下进行，使得螺栓铆钉不会变形。同时，投影测量用于检查未来铆接接头的所有部件的存在。如果缺少零件，则会生成NOK消息。缺失的部分可以随后到位。因此，投影测量使得可以避免不期望的错误铆接操作。如果非铆接铆钉的突出尺寸在规定的公差范围内，则启动铆接电机，并且铆接主轴以编程的铆接压力工作，直到达到最终尺寸。如果输入完成的尺寸（关闭头高度H2）并且如果在指定的时间段内进行铆接操作，则铆接结果是可以的。铆接主轴移回原位，铆接模具再次沿其纵向轴线对齐。但是，如果测量的最终尺寸（H2）超出规定的公差范围，或者如果铆接时间不符合设定的时隙，则会生成NOK消息。如果输入完成的尺寸（关闭头高度H2）并且如果在指定的时间段内进行铆接操作，则铆接结果是可以的。铆接主轴移回原位，铆接模具再次沿其纵向轴线对齐。但是，如果测量的最终尺寸（H2）超出规定的公差范围，或者如果铆接时间不符合设定的时隙，则会生成NOK消息。如果输入完成的尺寸（关闭头高度H2）并且如果在指定的时间段内进行铆接操作，则铆接结果是可以的。铆接主轴移回原位，铆接模具再次沿其纵向轴线对齐。但是，如果测量的最终尺寸（H2）超出规定的公差范围，或者如果铆接时间不符合设定的时隙，则会生成NOK消息。
采用Delta测量的Friedrich径向点铆机（偏差铆接）
通过Delta测量，将从初始长度（Z1或H1）铆接到偏差值。当铆接偏差值（ΔZ或ΔH）时，完成铆接操作。
Friedrich-Nietcontrol具有投影和长度测量功能
可以为机器配备长度和投影测量系统。因此，测量铆钉长度和投影以及检查所有部件的存在。当达到最终值（H2或Z2）时，完成铆接操作。
铆钉材料特性的质量保证
确定合适的铆钉材料对于质量保证至关重要。如果承受极高负荷的部件采用铝铆钉而不是钢铆钉进行铆接，这种错误可能会带来灾难性的后果。因此，重要的是铆接机能够可靠地识别错误的铆钉材料。
用于识别和检查材料属性的以下方法是已知的：
测量铆接接头的力 - 位移曲线
测量铆接接头的力 - 时间曲线
测量铆接接头的位移与时间曲线
由于在铆接过程中测量力是一个非常复杂的问题，因此通常方法1和2不适用于质量保证目的，因为在高动态铆接过程中几乎不可能确定力。因此，使用“硬”参数检查材料属性更方便。这些可重复的参数，如位移和时间，可以非常高的精确度进行测量，因此，可以很好地记录，因此它们适合于质量保证。铆接主轴的位移通过测量值发射器以百分之一毫米的精度测量并记录。Friedrich Nietcontrol软件将时间线细分为毫秒间隔。从理论上讲，可以绘制具有任何所需时隙数的永久曲线。
表示作为位移和时间的函数的铆接操作

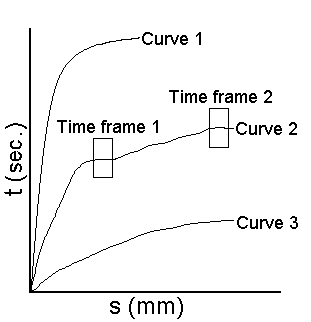

位移与时间关系图：

曲线1：材质太硬
曲线2：材质正确
曲线3：材质太软
